PLACA BASE Y COMPONENTES

2.PLACA BASE O BOARD



Es la placa sobre la que se conectan todos los demás elementos que conforman nuestro ordenador, y por lo tanto se trata de un elemento fundamental, y el más importante, junto con el microprocesador Es un componente que se encuentra en continua evolución, aunque muchos elementos se mantienen,

Físicamente se trata de una ''oblea '' de material sintético, sobre la cual existe un circuito electrónico que se conecta diversos elementos que se encuentran anclados sobre ella.

2.1 TIPOS DE BOARD

  Las placas base existen en diferentes formas y con diversos conectores para periféricos. Para abaratar costes permitiendo la intercambiabilidad entre placas base, los fabricantes han ido definiendo varios estándares que agrupan recomendaciones   sobre su tamaño y la disposición de los elementos sobre ellas.

De cualquier forma, el hecho de que una placa pertenezca a una u otra categoría no tiene nada que ver, al menos en teoría, con sus prestaciones ni calidad.

3.COMPONENTES DE UNA BOARD

MOTHER-BOARD ¢ También se le conoce como tarjeta principal, tarjeta madre, y es una tarjeta electrónica, la mas grande dentro del gabinete de la computadora, y sobre esta van montados el procesador, la memoria Ram, las tarjetas controladoras de los diversos periféricos, así como puertos, además permite que las partes de la computadora secomuniquen o platiquen entre si.



CPU ¢ (Unidad Central de proceso).Es el procesador de la computadora y como su nombre lo dice es el que se encarga de procesar la información.

BIOS ¢ (Basic Input Output System). Es el sistema básico de entrada y salida de la computadora, es el que permite a la computadora comunicarse con todos los periféricos de entrada y salida.

MEMORIA RAM ¢ Es la memoria de trabajo de la computadora ya que cuando esta se encuentra funcionando en ella se guarda información de aplicaciones, así como datos que procesan las aplicaciones, la información contenida en ella desaparece al apagarse la computadora.

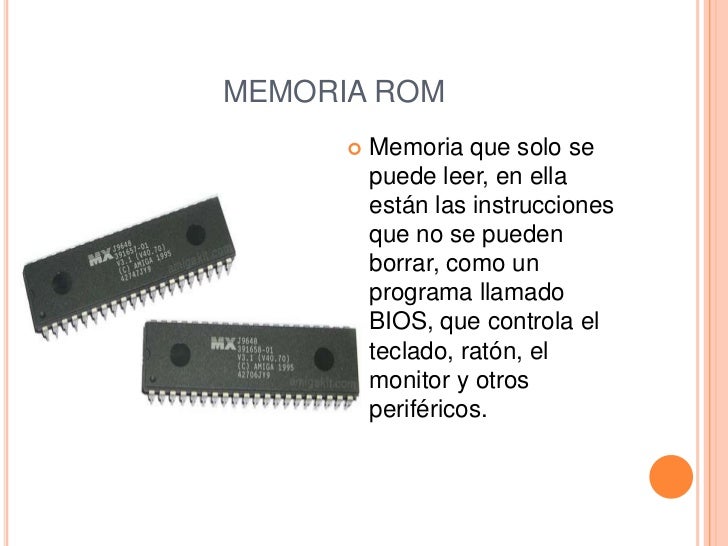

 MEMORIA ROM ¢ Memoria que solo se puede leer, en ella están las instrucciones que no se pueden borrar, como un programa llamado BIOS, que controla el teclado, ratón, el monitor y otros periféricos.

DISCO DURO ¢ Es el dispositivo de almacenamiento de la computadora, en el se guardan el sistema operativo de la computadora( Por ejemplos Windows), las aplicaciones( Word, Excel, Power Point) y datos de las mismas( los archivos que creamos con las aplicaciones). La información también se puede guardar en disquettes, discos compactos "CD", y algunas otras unidades como unidades de respaldo ZIP, IOmega, cintas etc.

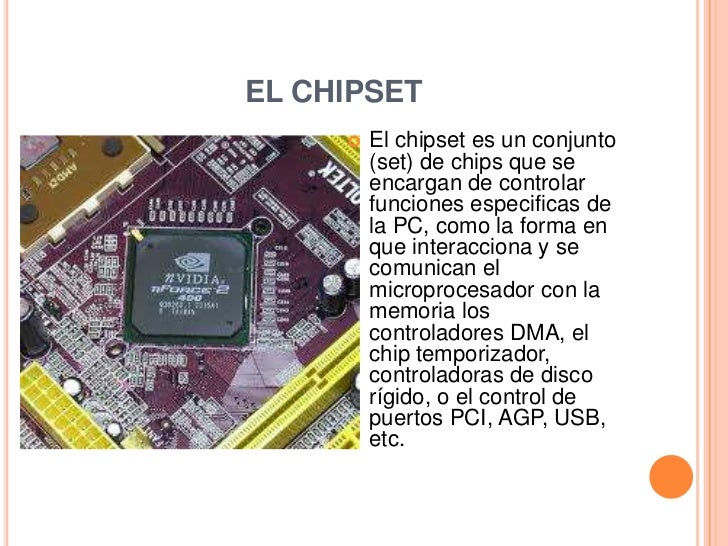

. EL CHIPSET ¢ El chipset es un conjunto (set) de chips que se encargan de controlar funciones especificas de la PC, como la forma en que interacciona y se comunican el microprocesador con la memoria los controladores DMA, el chip temporizador, controladoras de disco rígido, o el control de puertos PCI, AGP, USB, etc.

CONECTORES INTERNOS ¢ Son conectores para dispositivos internos, como ser la disquetera, el disco rígido, el CD- ROM, etc., incluso para los puertos serie, paralelo y de joystick si la placa no es de formato ATX.

CONECTORES EXTERNOS ¢ Es donde se conectan los cables de la fuente de alimentación que suministran energía a la placa base. En las placas AT los conectores son dos que están uno junto al otro y en las ATX es único. Cuando se trata de conectores AT, deben disponerse de forma que los cuatro cables negros (2 de cada conector), que son las tierras, queden en el centro.

. PILA ¢ El acumulador (Pila), se encarga de almacenar los parámetros de la BIOS cuando la PC está apagada sin que se pierdan, sino cada vez que encendiéramos la PC tendríamos que introducir las características y parámetros del disco rígido, del chipset, la fecha y la hora, etc.

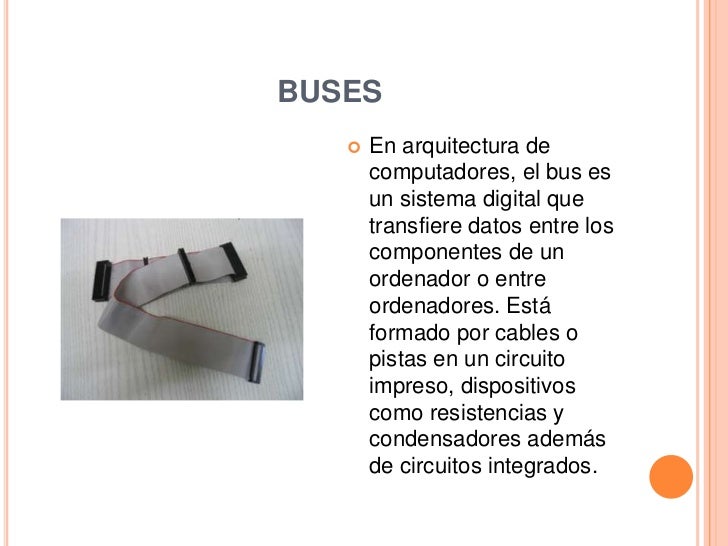

11. BUSES ¢ En arquitectura de computadores, el bus es un sistema digital que transfiere datos entre los componentes de un ordenador o entre ordenadores. Está formado por cables o pistas en un circuito impreso, dispositivos como resistencias y condensadores además de circuitos integrados.

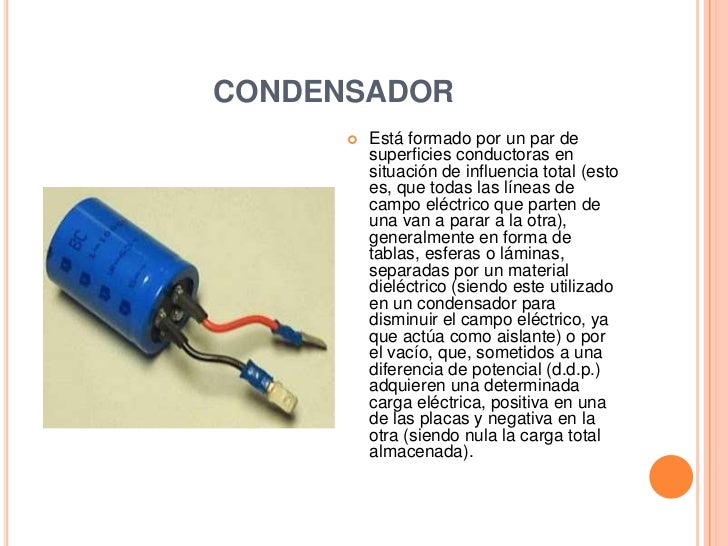

12 CONDENSADOR ¢ Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra), generalmente en forma de tablas, esferas o láminas, separadas por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidos a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en la otra (siendo nula la carga total almacenada).

BOBINA ¢ Un inductor o bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético.

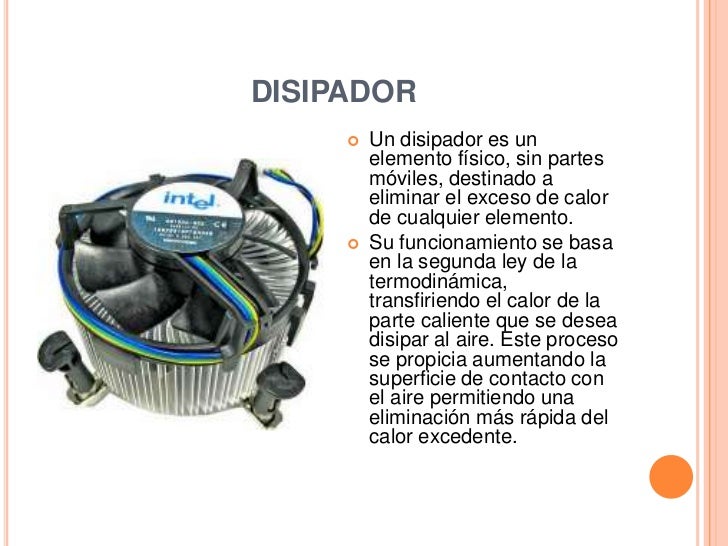

14. DISIPADOR ¢ Un disipador es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier elemento. ¢ Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente

3.2 ZÓCALO DE CONEXIÓN PARA LA MEMORIA RAM

Se define zócalo comúnmente como la zona existente en la placa base para la colocación y conexión de diversos componentes electrónicos.

Aunque su traducción literal en inglés (socket) significa enchufe, en español se utiliza este vocablo para diferenciar los enchufes normales y corrientes, de los lugares dispuestos para tal fin en la placa base. Un zócalo será pues exclusivamente el soporte que un componente electrónico tiene para conectar otro sobre él, mediante pins o contactos, pero siempre electrónicamente.


Los zócalos para la memoria RAM suelen ser de 168 pins, mientras que los modernos procesadores tienen cientos o miles de contactos. Además de estos pins, los zócalos tienen en general sistemas accesorios de anclaje, y diversas ranuras accesorias o huecos para montar sistemas opcionales (como ventiladores, adaptadores, sistemas de refrigeración.. etc),

2.2.RANURASDIMM168C


DIMM son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de Memoria en línea doble. Son módulos de memoria RAM utilizados en ordenadores personales. Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta directamente en ranuras de la placa base. Los módulos DIMM son reconocibles externamente por poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen los contactos de modo que los de un lado están unidos con los del otro.
Las memorias DIMM comenzaron a reemplazar a las SIMM como el tipo predominante de memoria cuando los microprocesadores Intel Pentium dominaron.

el mercado.
Un DIMM puede comunicarse con el PC a 64 bits (y algunos a 72 bits) en vez de los 32 bits de los SIMM

Módulos de memoria en formato DIMM (dos módulos SDRAM PC133).

3.2.2 RANURAS SIMM 72C

Es un formato paramódulos de memoria RAM que consisten en placas de circuito impreso sobre las que se montan los integrados de memoria DRAM. Estos módulos se insertan en zócalos sobre la placa base. Los contactos en ambas caras están interconectados, esta es la mayor diferencia respecto de sus sucesores los DIMMs. Fueron muy populares desde principios de los 80 hasta finales de Los 90, el formato fue estandarizado por JEDEC bajo el número JESD-21C.

Los originales tenian 30 conectores, esto es, 30 contactos, y median unos 8,5 cm. Hacia finales de la epoca del 486 aparecieron los de 72 contactos, mas largos: unos 10,5 cm de color blanco.

3.3 ZÓCALO DE CONEXIÓN PARA EL PROCESADOR

El zócalo (socket en inglés) es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en las videoconsolas.

Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF (pines) o LGA (contactos).

Los zócalos permiten intercambiar el procesador o el componente sin tener que cambiar el resto del ordenador. Esto es lo que se llama arquitectura abierta, en la cual una misma placa puede servir como soporte para varios tipos de procesador y ser cambiado este sin problemas. El contrario es la llamada arquitectura cerrada o propietaria, en la que los componentes vienen soldados, y por tanto no son intercambiables.

3.4 RANURAS DE EXPANSIÓN

Una ranura de expansión es un tipo de puerto o enchufe en una tarjeta madre de la computadora que permite a los dispositivos adicionales o "tarjetas de expansión" conectarse a la misma y añadir nuevos tipos de funcionalidades al equipo.

Las ranuras están conectadas entre sí. Una computadora personal dispone generalmente de ocho unidades, aunque puede llegar hasta doce.

En las tarjetas madre del tipo LPX las ranuras de expansión no se encuentran sobre la placa sino en un conector especial denominado riser card (tarjeta vertical)

3.4.1 RANURA AGP

Ranura AGP, es una sola y están incluida en las tarjetas madres última tecnología; se creó para mejorar el desempeño gráfico. A pesar de que el bus PCI es suficiente para la mayoría de los dispositivos, aplicaciones muy exigentes como las gráficas en 3D, requiere una avenida más ancha y con un límite de velocidad mayor para transportar los datos. Eso es lo que ofrece AGP, un bus AGP puede transferir datos a 266 MBps (el doble de PCI) o a 533 MBps (en el modo 2X) y hay otras ventajas:  AGP usa un bus independiente (el bus PCI lo comparten varias tarjetas) y AGP enlaza la tarjeta gráfica directamente con la memoria RAM. La ranura AGP es ideal para conectar una tarjeta aceleradora de gráficos en 3D.

3.4.2 RANURA PCI

PCI Express (anteriormente conocido por las siglas 3GIO, en el caso de las "Entradas/Salidas de Tercera Generación", en inglés: 3rd Generation I/O) es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de retirarse del sistema Infiniband.



3.4.3 RANURA ISA

Ranuras ISA, son bastante antiguas y cada vez se utilizan menos debido a que los dispositivos conectados en ella se comunican por un bus muy lento (un bus es una avenida por la cual viajan los datos en el computador; un PC tiene varios buses). Las ranuras ISA se emplean para dispositivos que no requieren una gran capacidad de transferencia de datos, como el módem interno.

3.5 CHIPSET

El conjunto de chips, o chipset, es un elemento formado por un determinado número de circuitos integrados en el que se han incluido la mayoría de los componentes que dotan a un ordenador de compatibilidad PC/AT a nivel hardware como, por ejemplo, el controlador de interrupciones, los controladores DMA, el chip temporizador, controladoras de disco duro, etc. Mediante este elemento se han integrado en unos pocos componentes los que antes se encontraban un número de chips independientes relativamente elevado.

Con el paso del tiempo, en el chipset se han ido incluyendo algunos nuevos tipos de dispositivos que han surgido con el avance tecnológico, como es el caso de las controladores de bus USB, el bus AGP, el bus PCI, funciones de administración de energía, etc. Este proceso de integración va a continuar en el futuro, por lo que durante el presente año aparecerán en el mercado conjuntos de chips que incluirán también a la tarjeta gráfica. Tanto Intel, como VIA Technologies y SIS están trabajando en productos de este tipo para microprocesadores tanto de tipo socket 7 como Slot 1 o socket 370.



3.6 CONECTORES PARA DISCO

EIDE, (Enhanced IDE) Es una extensión del originalmente IDE, es la denominación que recibe la interfaz más empleada actualmente en los PC domésticos y cada vez más en aquellos ordenadores de altas prestaciones para la conexión de discos duros. En torno a estainterfaz han surgido una serie de estándares, conocidos de forma genérica como estándares ATA. Arquitectura de computadores: Recibe el nombre de un conjunto de conectores de E/S para la conexión de periféricos con una alta tasa de transferencia sobre el bus de E/S PCI, uno de los cuatro buses que actualmente existen en una placa base para la conexión delchipset de E/S con la CPU y la Memoria.

3.7 LOS PUERTOS DE ENTRADA Y SALIDA

Los Puertos de Entrada y Salida de una PC son la interfaz para que el usuario pueda comunicarse con el computador, así como otros dispositivos electrónicos. Hay puertos muy conocidos por todos nosotros y que son los más habituales de encontrar en la parte posterior y frontal de un gabinete de PC. Pero en poco tiempo algunas serán desplazados por otros hasta ahora no tan populares y que veremos a través de la presentación en diapositivas "Los puertos de E/S".

En la figura de podemos ver de forma numerada algunos de los puertos más populares:

1 - Puerto para PS/2 para ratón (verde)
2 - Puerto de salida SPDIF coaxial
3 - Puerto de entrada SPDIF coaxial
4 - Puerto VGA o Adaptador de gráficos de vídeo
5 - Puerto IEEE 1394a (puerto FireWire)
6 - Puerto de Red RJ-45 (LAN)
7 - Audio: Altavoz central/subwoofer (amarillo/naranja)
8 - Audio: Salida del altavoz posterior (negro)
9 - Audio: Entrada de línea (celeste)
10 - Audio: Salida de línea (verde claro)
11 - Audio: Micrófono (rosa)
12 - Salida de altavoz lateral (gris)
13 - Puertos USB 2.0: 4
14 - Puerto PS/2 para Teclado (violeta)

3.7.1 PUERTO SERIAL

Los puertos seriales (también llamados RS-232, por el nombre del estándar al que hacen referencia) fueron las primeras interfaces que permitieron que los equipos intercambien información con el "mundo exterior". El término serial se refiere a los datos enviados mediante un solo hilo: los bits se envían uno detrás del otro (consulte la sección sobre transmisión de datos para conocer los modos de transmisión).

Originalmente, los puertos seriales sólo podían enviar datos, no recibir, por lo que se desarrollaron puertos bidireccionales (que son los que se encuentran en los equipos actuales). Por lo tanto, los puertos seriales bidireccionales necesitan dos hilos para que la comunicación pueda efectuarse.

3.7.2 PUERTO PARALELO

La transmisión de datos paralela consiste en enviar datos en forma simultánea por varios canales (hilos). Los puertos paralelos en los PC pueden utilizarse para enviar 8 bits (un octeto) simultáneamente por 8 hilos.

Los primeros puertos paralelos bidireccionales permitían una velocidad de 2,4 Mb/s. Sin embargo, los puertos paralelos mejorados han logrado alcanzar velocidades mayores:

El EPP (puerto paralelo mejorado) alcanza velocidades de 8 a 16 Mbps

El ECP (puerto de capacidad mejorada), desarrollado por Hewlett Packard y Microsoft. Posee las mismas características del EPP con el agregado de un dispositivo Plug and Play que permite que el equipo reconozca los periféricos conectados.

Los puertos paralelos, al igual que los seriales, se encuentran integrados a la placa madre. Los conectores DB25 permiten la conexión con un elemento exterior (por ejemplo, una impresora).

3.7.3 PUERTOS USB Un puerto USB es una entrada o acceso para que el usuario pueda compartir información almacenada en diferentes dispositivos como una cámara de fotos, un pendrive, entre otros, con un computador. Las siglas USB quieren decir Bus de Serie Universal en inglés. En 1996, IBM, Intel, Northern Telecom, Compaq, Microsoft, Digital Equipment Corporation y NEC, siete empresas relacionadas al mundo de la tecnología y las comunicaciones crearon esta nueva forma de conectar diversos dispositivos a un solo servidor. De esta manera se fue dejando atrás los antiguos puertos en paralelo y serial y se aumentó la velocidad de trabajo de los dispositivos a 12 mbps en promedio. Los equipos de Windows se adaptaron rápidamente a esta nueva tecnología, a lo que más tarde se sumaron los aparatos Macintosh.  Los aparatos conectados a un puerto USB estándar no necesitan estar enchufados a la corriente o disponer de baterías para funcionar. El propio puerto está diseñado para transmitir energía eléctrica al dispositivo conectado. Incluso puede haber varios aparatos conectados simultáneamente, sin necesidad de recurrir a una fuente de alimentación externa.
